ロックドリル部門：国内市場向け油圧クローラドリルのデラックスモデルを販売開始～新制御「iDSⅢ」と新型キャビンにより、せん孔性能・作業性・安全性を向上～

2026年10月22日

　■サマリー
　・古河ロックドリルは、国内市場向け油圧クローラドリルの新デラックスモデル「HCR Dシリーズ」の販売を開始。
　・新せん孔制御システム「iDSⅢ」と新型キャビンの採用により、せん孔性能・作業性・安全性を向上。
　・共通プラットフォームの採用によって品質・保守性を高めるとともに、排出ガス規制に対応したクリーンエンジンや燃費改善技術を搭載し、環境性能と経済性も強化。

当社（本社：東京都千代田区、社長：中戸川稔）グループの中核事業会社で、ロックドリル部門を担う古河ロックドリル株式会社（本社：東京都千代田区、社長：北川隆行）は、国内市場向け油圧クローラドリルのデラックスモデル「HCR Dシリーズ」の販売を開始しました。

「HCR Dシリーズ」は、2025年9月に国内市場向けシンプルモデルとして販売を開始した「HCR A70」、および2026年7月に東南アジア市場向けとして販売を開始したシンプルモデル「HCR Aシリーズ」と同じ共通プラットフォームを採用しています。基本設計・主要部品の共通化により、生産性、品質、保守性の向上を実現しました。

また、本シリーズは、順次ラインアップを拡充していく予定です。第1弾として、「HCR D80-F5」を2026年9月より販売開始したほか、「HCR D70-F5」は2026年中、エクステンションブーム仕様の「HCR D80-E5」は2027年初頭の発売を予定しています。

国内市場向けデラックスモデルの後継機として開発した本シリーズは、共通プラットフォームの採用による品質・保守性の向上に加え、従来のせん孔制御システムiDS（Intelligent Drilling System：インテリジェントドリリングシステム）をさらに進化させた「iDSⅢ」を搭載しています。岩質の変化に柔軟に対応し、せん孔操作の容易化を実現しました。

さらに、新型キャビンおよびクリーンエンジンの採用により、高いせん孔性能と優れた作業性、安全性を実現しています。これにより、国内の砕石場・鉱山・爆砕業におけるさらなる生産性向上に貢献します。

古河ロックドリルは、「HCR Dシリーズ」を通じて国内における資源開発やインフラ整備を支え、お客さまの生産性向上と事業発展に貢献していきます。

油圧クローラドリル「HCR Dシリーズ」

「HCR Dシリーズ」は、独自に開発した新電子制御システムを搭載し、従来のせん孔制御システムiDSをさらに進化させた「iDSⅢ」を標準装備しています。これにより、きめ細かな制御が可能となり、せん孔作業に不慣れなオペレータでもスムーズに作業できるよう、サポート機能を強化しました。

また、環境負荷のさらなる低減を目的に、排出ガス5次規制（オフロード法2014年基準／EPA Tier 4 Final／EU StageⅤに対応）に適合したクリーンエンジンを採用しています。加えて、新電子制御システムによる各機器の出力を最適化することで、従来機と比べて燃費性能の向上を実現しました。

さらに、新型キャビンを開発し、従来機以上の居住空間を確保しました。各種操作レバーには、最新の360度方向レバーを採用し、従来のせん孔操作系を継承しつつ、新機能をより直感的に操作可能としています。機体情報はすべて10インチのインテリジェントモニタリングシステム（iMS）に表示されます。安全性についても、従来のバックモニター（オプション）に加え、AIカメラおよびサラウンドビュー（オプション）を搭載することで、全周囲の確認が可能となり、更なる安全性の向上を図りました。

クーリングシステムには吐出式を採用し、エンジンルーム内の温度低減を実現するとともに、熱による部品劣化を抑制します。また、機体後方の張り出し部分（オーバーハング量）を短縮したことで、階段状に設けられた狭い作業場所（ベンチ）でも周囲との干渉を抑えながら作業が可能です。

油圧クローラドリル「HCR Dシリーズ」の特長

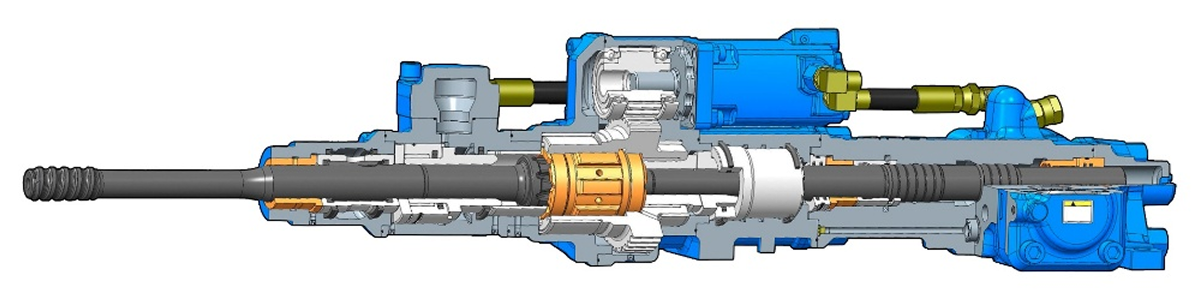

（1）高いせん孔性能を実現する油圧ドリフタ「HD800シリーズ」
油圧ドリフタ「HD800シリーズ」は、1打撃あたりのエネルギーを確保しつつ打撃数を高める設計により、単位時間あたりの出力を向上させ、優れたせん孔性能を実現します。
さらに、デュアルダンパ（特殊構造の衝撃緩衝装置）を装備しており、打撃時の衝撃エネルギーを緩和するとともに推力を最適化することで、空打ち^※1やロッドなどの消耗を抑制します。

※1 ビットが岩盤に押付けられていない状態での打撃。ロッドをつなぐネジ部が摩擦により発熱し、破損に至る

（2）「iDSⅢ」
従来のせん孔制御システムiDSをさらに進化させ、油圧・空圧センサーとせん孔プログラムを活用することで、岩質の変化に伴って生じる回転圧、フラッシング圧（岩粉を排出するための空気圧）、フィードスピード（ドリルの前進速度）の異常値を検知し、打撃・回転・フィード・フラッシングを自動で最適制御し、ジャミング^※2を回避しながら安定したせん孔を実現します。
また、せん孔に不慣れなオペレータでもスムーズに作業できるよう、オペレータの操作を支援し、安定したせん孔作業を実現します。

※2 岩石が安定しない破砕帯等により、せん孔中にビット（ドリル先端部）が地中でとられ、せん孔が進まなくなる現象

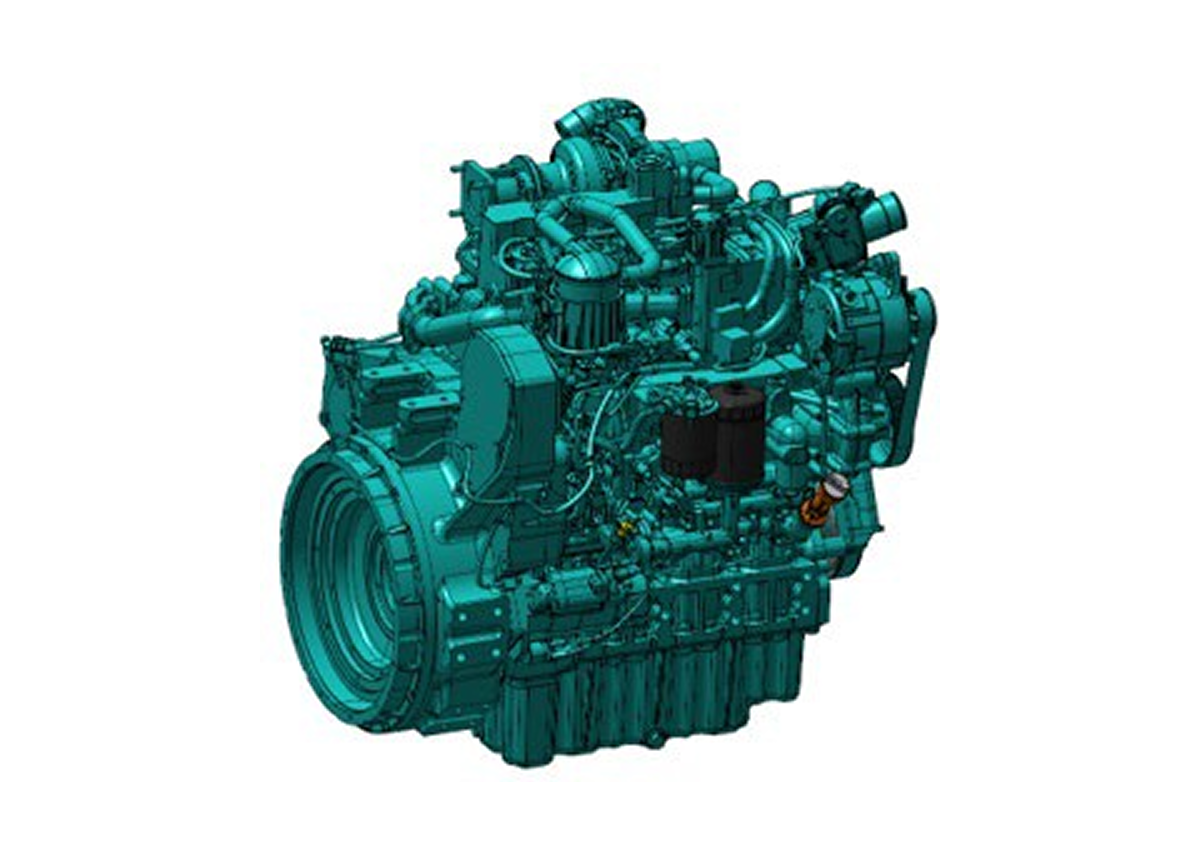

（3）環境対応と低燃費を実現するクリーンエンジン
窒素酸化物（NOx）を低減する尿素SCRシステムと、一酸化炭素、炭化水素、粒子状物質（PM）を低減・除去するディーゼル酸化触媒（DOC）およびディーゼル・パーティキュレート・フィルタ（DPF）を装備しており、国内の特定特殊自動車排出ガス規制（オフロード法2014年基準）に加え、米国EPA Tier 4 FinalおよびEU StageⅤに適合しています。
搭載エンジンには、コンパクトな4気筒ターボチャージャ／アフタークーラ付きディーゼルエンジンを採用し、高い出力性能を発揮します。さらに、油圧・空圧システムの改善によりエネルギー効率を高め、従来機に比べて燃費性能が大幅に向上しています。

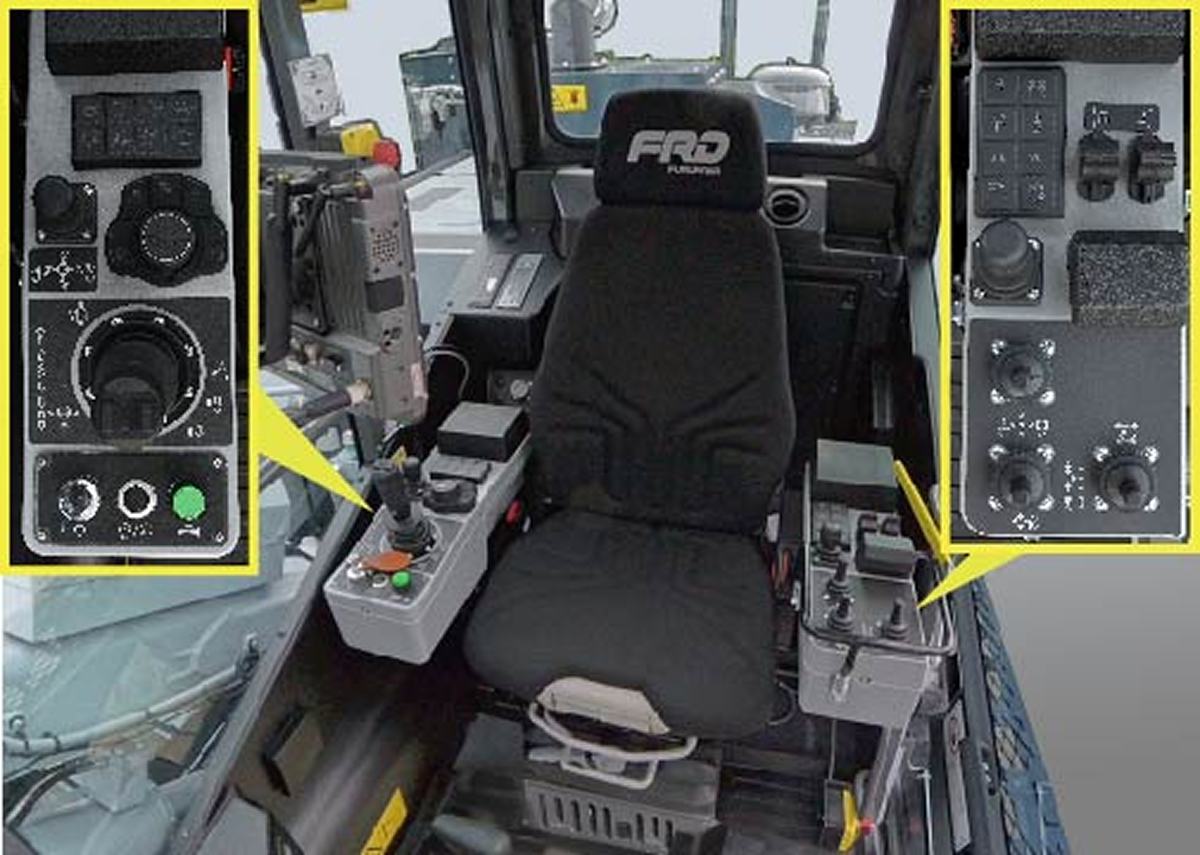

（4）作業性を高めた新型キャビン
新型キャビンは、現行機に対して幅を50mm拡大するとともに、内部構造の見直しにより、従来以上の居住空間を確保しています。
せん孔レバーにはジョイスティックレバーを採用し、360°方向に機能を割り当てることで、さまざまな操作をワンレバーで行うことが可能で、ロッドのねじ継ぎ・ねじ切りに加え、「iDSⅢ」せん孔の切り替えまでをシームレスに操作できます。
また、ブームおよびガイドシェルの操作レバーは、従来の4本レバーから2本に集約しました。姿勢を変えることなく両手で同時操作が可能となり、直感的な作業性を実現しています。

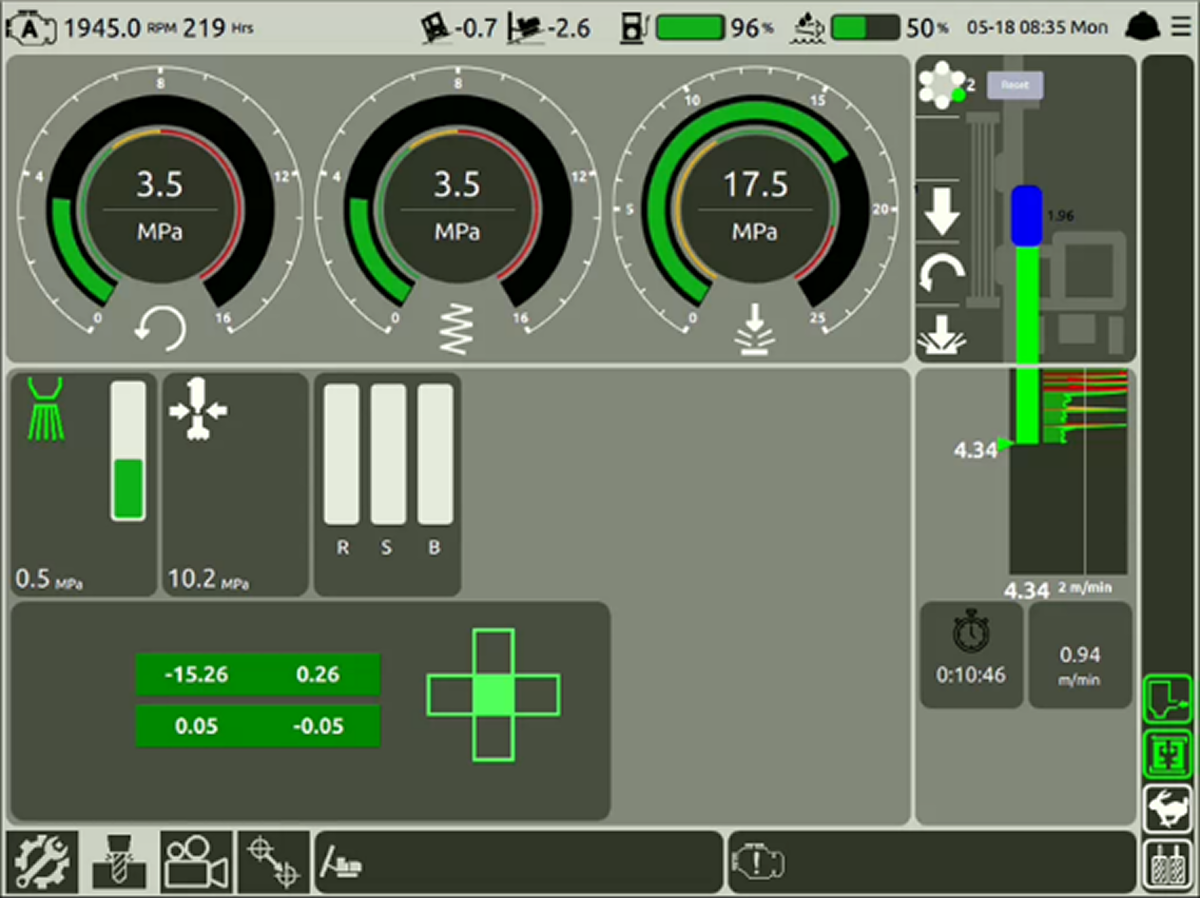

（5）10インチ大画面モニタ「iMS」
「iMS（インテリジェントモニタリングシステム）」には、タッチパネル式の10インチ大画面モニタを採用し、機械の状態、せん孔中の各種パラメータ、エラー情報などを一つの画面に集約。オペレータが機械状態を直感的に把握できるようにしています。
さらに、ロッド本数やロッドチェンジャの状態に加え、せん孔速度グラフから孔内状況や岩質の変化も確認可能で、安全で確実なせん孔作業をサポートします。

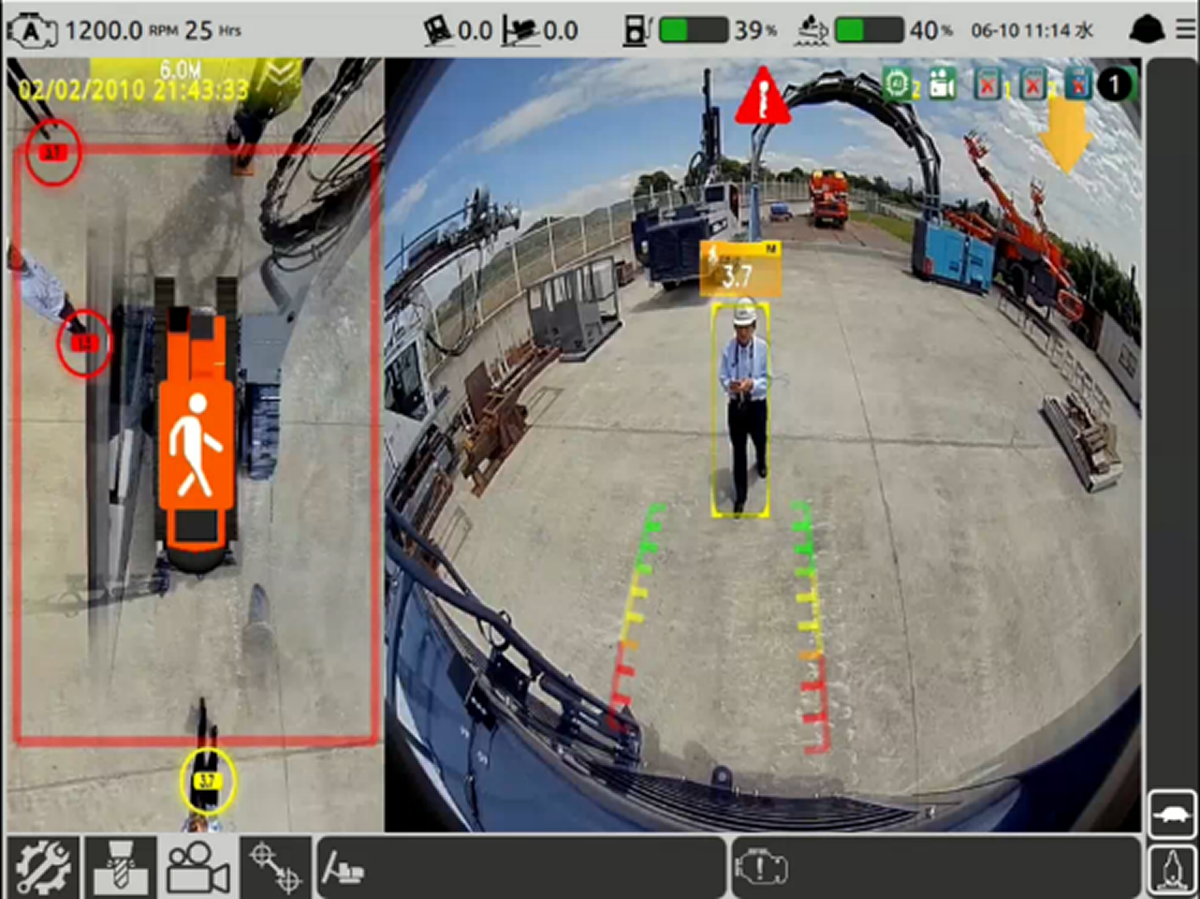

（6）周辺モニタ
カメラの高画質化とモニタの大画面化により、視認性を向上させました。これに加え、AIカメラおよびサラウンドビュー（オプション）を搭載することで、全周囲の状況を確認可能とし、安全性を高めています。
また、後進走行時や旋回操作時には、自動的に後方映像へ切り替わります。さらに、カメラごとに表示画面を切り替えることも可能です。

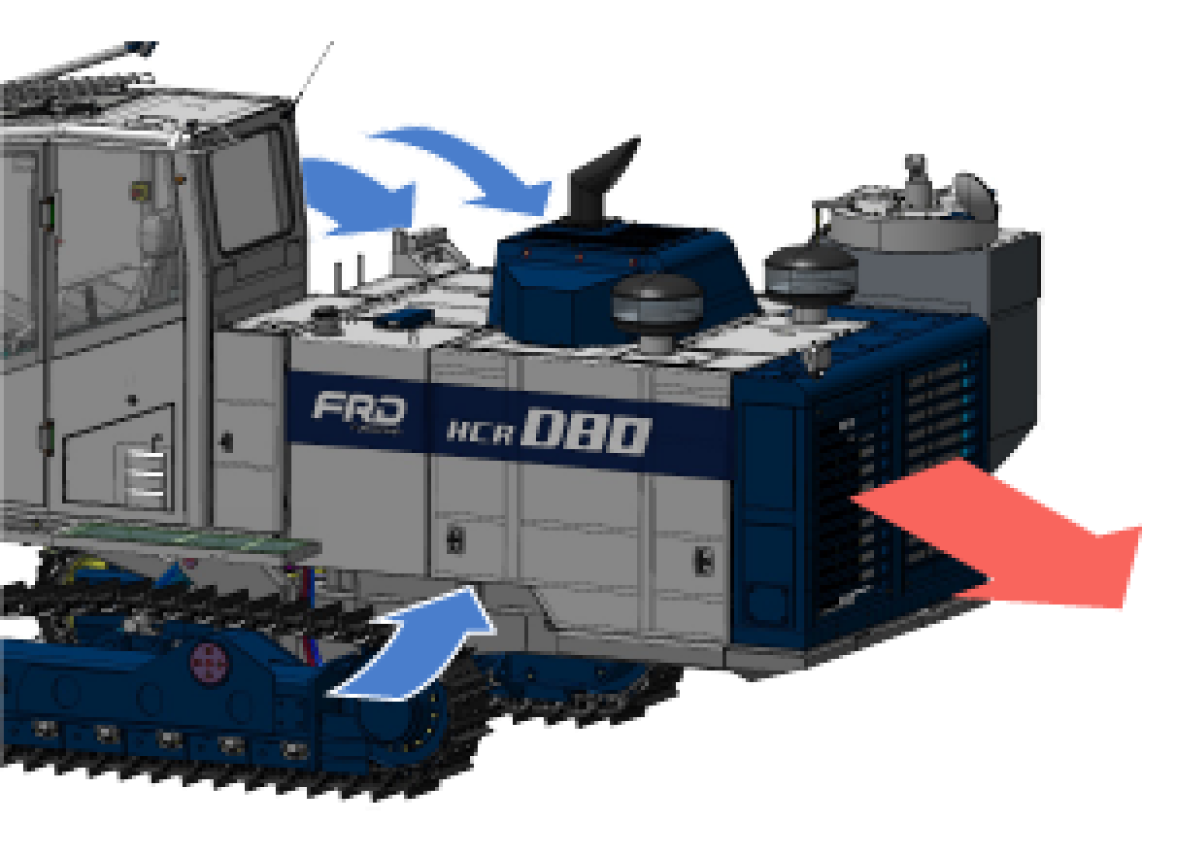

（7）吐出式クーリングシステム
吐出式クーリングシステムの採用により、エンジンルーム内の温度上昇を抑制しています。これにより、オイルホースや電気配線の被覆などの非金属部品の劣化を抑制します。

（8）コンパクトで取り回しの良いボディ
コンパクトなエンジンと共に、機体後側のオーバーハング量を従来機比約100mm 短縮しました。狭い切羽（トンネル工事の先端の掘削面）や路盤の凹凸の激しい作業現場でも、周囲との干渉を抑えながら作業することができます。

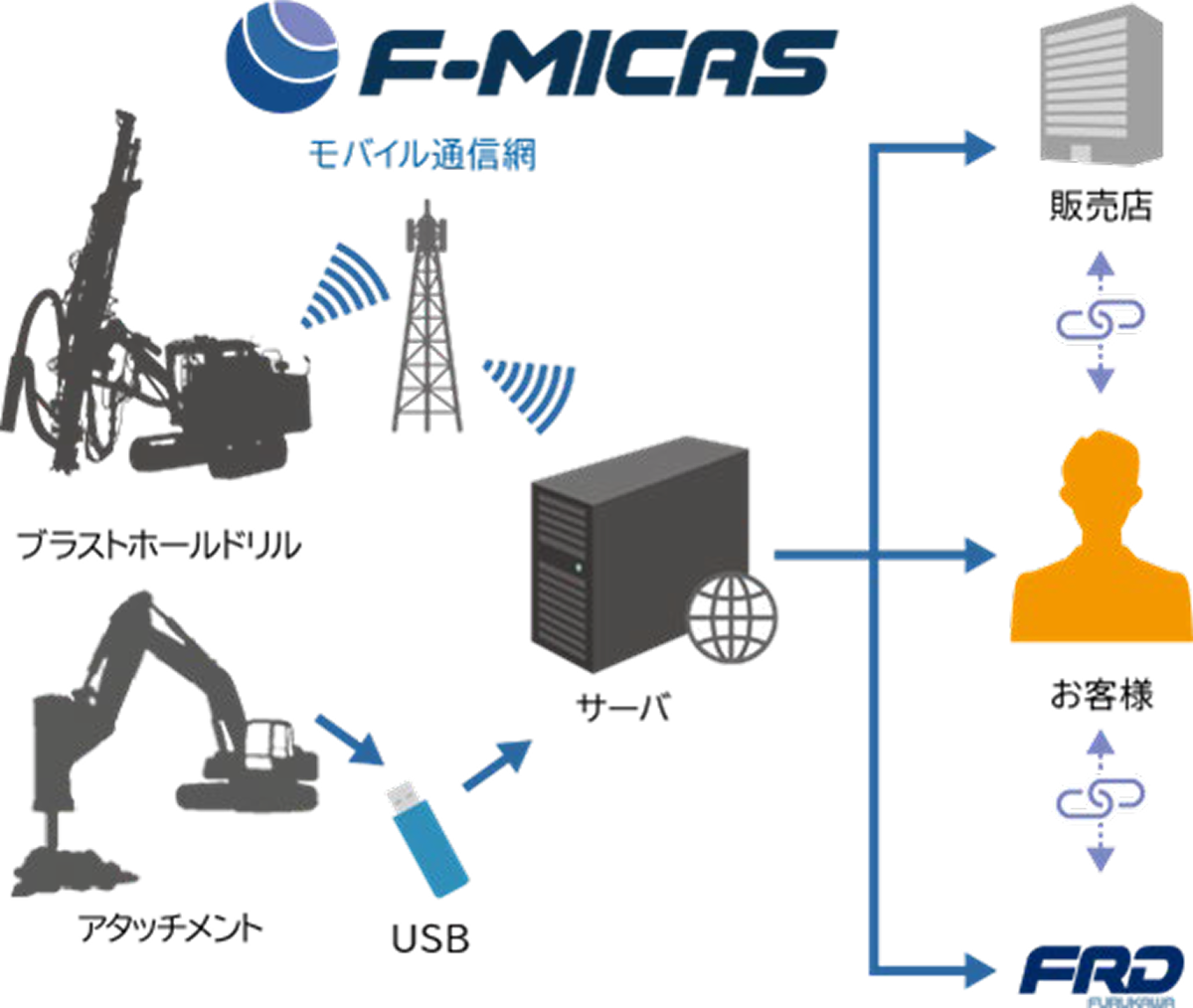

（9）稼働サポートシステム F-MICAS に対応
ICT 技術により、稼働状況をリアルタイムに、オフィスで確認できる稼働サポートシステム「F-MICAS」^※3に対応しています。作業や機体の管理を効率化し、稼働の安定化と効率化に貢献します。

※3 新技術情報提供システム「NETIS」登録№KT-250004-Aに登録されました

主要諸元

モデル名称	HCR D70-F5	HCR D80-F5	HCR D80-E5
質量（ROPS/FOPS 仕様）	11,860kg	12,810kg	13,240kg
全長 × 全幅（輸送時）× 全高（輸送時）	9.18 x 3.41(2.46) x3.15(3.06)m	9.32 x 3.45(2.47) x 3.11(2.95)m	9.89 x 3.25(2.47) x 3.34(3.00)m
搭載ドリフタ	HD818	HD822
打撃数	2,800～3,400min^-1	2,700～3,300min^-1
エンジン	クボタ V5009-T （国内オフロード法 2014年基準 /米国 EPA Tier 4 Final / EU Stage V 適合） 155kW/2,200min^-1
コンプレッサ	6.1m³/min, 1.03MPa	7.8m³/min, 1.03MPa
ブーム	フィックス	フィックス	エクステンション
ロッドサイズ	32H, 38R, 45R x 3,050, 3,660mm	T38, T45, T51 x 3,050, 3,660mm
ロッドチェンジャ格納本数	5	5(T38,T45) / 4(T51)
せん孔径	Φ64～89mm	Φ64～102mm
